線路板熱水供應節能方案

產品特點：

1、零加熱成本:是一種余熱利用設備，在加裝中，并沒有增加對空壓機本身的負載，100%利用空壓機廢熱能來生產熱水，不需要任何的輔助加熱設備，所以加熱成本是零；


2、不受天氣的影響:它的熱量來源于空壓機廢熱，只要空壓機在運行，余熱就能利用產出熱水，不受天氣影響；


3、效果顯著：每天運行10小時可解決熱水供給，半年就可收回成本；


4、空壓機工作溫度的降低，提高了空壓機運行平穩性，降低故障率，延長保養周期；

5、應用范圍廣:不僅大量節約工人油費、燃?xì)赓M(fèi)及電費；其廢熱能可應用于生活用熱水，也可用于工業生產（工業上生產熱水預熱或直接用熱水，如電鍍、清洗等）用熱水。

工作原理：

1、單臺空壓機獨立配置一臺能量回收系統，該系統集成了補水系統、循環系統、供熱系統及控制系統。開機后，系統自動判別循環水箱水位，低于設定值補水電磁閥打開補水，到最高水位停止。

2、系統和空壓聯動控制，自動判別進油溫度，溫度高于設定值循環水泵開啟，低于設定值循環水泵停止，不會造成空壓機低溫。

3、冷卻水在熱回收機中通過熱交換冷卻空壓機油，冷卻水溫度升高，通過循環水泵將熱水輸送至保溫水塔，保溫水塔內水溫若低于設定值，則通過循環水泵回流至熱回收機再次熱交換，若高于

設定值，則自動打開補水閥，補充冷水降溫至設定值以下，保溫水塔出口則通過供水泵源源不斷的將熱水輸送至工作區域。

產品應用：

       對于PCB行業來說，目前的發展也遇到一系列問題。首先，也是最值得關注的環保與能耗的問題。中國PCB行業產能基數很大，對資源的消耗特別是水和電力很大，是電子制造領域中污染較大的行業，隨著環保意識的

提高，進一步認識到以犧牲環境為代價采用低價、低層次的產品參與市場競爭的方式已經不再符合現實。近年來線路板行業的安全問題日益嚴重，2014年陸續發生多起線路板廠起火事件，其中有兩起事故造成整棟廠房、設

備的巨大損失。所以線路板節能改造、已經是迫在眉睫了。 如何解決這個矛盾呢？生產工藝轉型是大多數線路板企業老板的必然選擇，節能、環保的圓之能高溫空氣能熱泵將是首選。 以安裝兩臺圓之能高溫空氣能熱水

器，安全運行半年多，綜合節能率達50%以上。

方案設計：

1、用量設計：利用空壓機余熱回收設備替代了電發熱管；

2、設計10臺100KW空壓機余熱回收設備，20臺10匹高溫?zé)岜谩?/span>

熱水設備產品推薦：

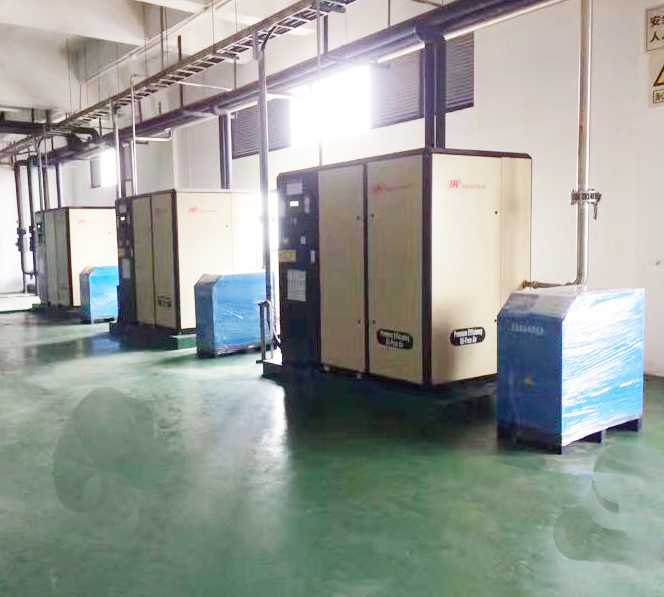

現場安裝示例圖：
